成都无线龙通讯科技有限公司天津分公司

本系统由三大部分组成

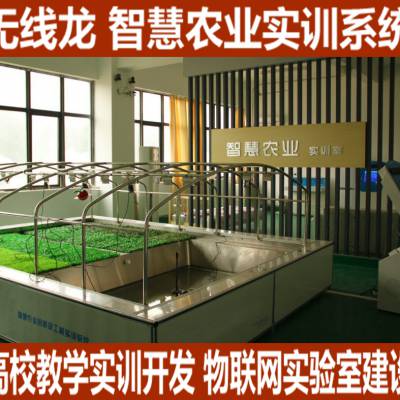

1. 实训平台（沙盘）本体



2. 工业级智慧农业硬件和软件套装



3. 教学开发级智慧农业开发板实验箱





实训系统本体尺寸为3米*5米（可接受定制开发），以铝型材为基本材质，表面有仿真农作物，配有至少5路电源接口，能够让老师和学生清晰观测到不同农作物区域，更详细内容请联系客服咨询。





工业级智慧农业系统包含以下功能：



（1）、八路数字量输入，八路继电器输出。输入输出可以根据客户的不同要求进行不同的接线和编程。如：输入可以接开关、按钮、人体感应传感器、红外对射传感器、烟雾传感器等数字量输入模块。输出可以控制灯光、水阀、电机、电磁阀、气阀、继电器等工作器件。继电器驱动电压24VDC,负载电流***多不超过10A,连续电流8A。

  （2）、LCD128*64液晶显示屏，可以将各个系统参数清晰明了的显示出来。例如温度、湿度、二氧化碳浓度、光照强度。当不需要显示时，用户可以自行设置关闭。

 （3）、四路0-10V A/D转换输入（模拟量信号输入），四路0-10V D/A模拟量信号输出。如：输入可接各种模拟量输出的传感器，土壤温湿度传感器、土壤酸碱度传感器等；输出可控制变频器对电机进行调速、控制比例阀对流量进行调节。

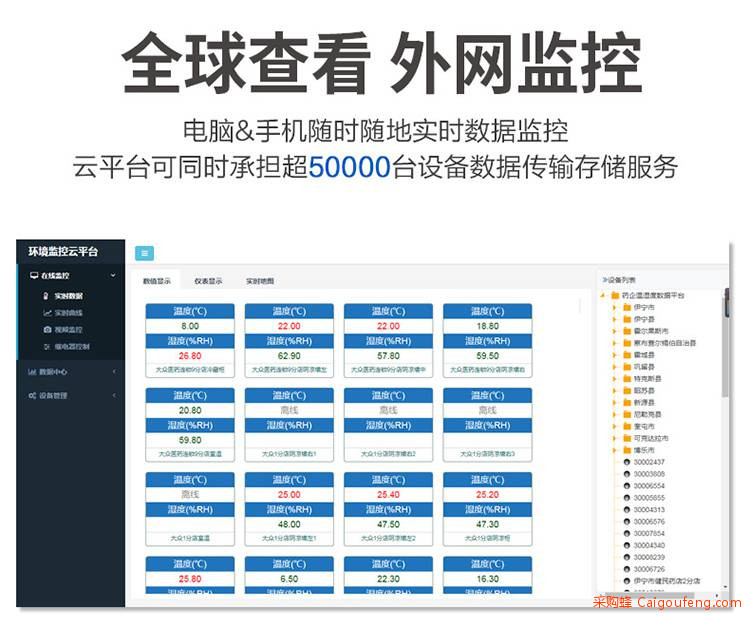

 （4）、无线wifi模块。可通过电脑、手机或者平板电脑连接控制系统的wifi对控制系统进行无线实时监控。操作简单，方便快捷。

 （5）、无线GPRS与短信模块。插入SIM卡（暂时只支持移动卡），系统便可以支持GPRS上网、短信控制功能，这时便可通过短信控制系统的工作状态，或者通过以太网对系统进行实时监控，实现了无地区限制的监控。

 （6）、RF315无线接收模块。可以接收多组315无线射频信号然后作出相应的输出，如：遥控器、红外报警等无线315模块。

 （7）、RF433无线发送模块。可对多组无线433模块进行无线控制，可节省很多电线成本。如：无线插座、无线继电器等433模块。

 （8）、RS485总线通信。可通过485总线接口与其他外设设备进行联网，控制或者读取各个外设的状态。如：外接一个调光控制器、比例阀控制器、485通信的传感器。

 （9）、温度、湿度、光照、CO2采集模块。可实时的查看蔬菜大棚的温度、湿度、光照强度和CO2浓度，以便于进行相应控制让蔬菜处于生长环境。





教学开发级智慧农业开发板实验箱包括：





基于51单片机的手机无线步进电机转速控制系统



1.STC89C51/C52（同AT系列）单片机***小系统+ESP8266无线wifi通信电路+ULN2003步进电机驱动电路+LED指示灯指示电路+复位电路+时钟晶振电路+电源供电电路



*板子正常供电之后，wifi模块亮起，然后手机端首先先安装好我们所给您的手机APP安装包，安装好之后连接上wifi的通信信号，然后直接打开APP等待手机和单片机的wifi连接完成，连接完成之后，就可以直接按照界面面的按键去控制板子上面的步进电机启动与停止，以及对转速进行一个调节，实现步进电机转速控制系统，提供所有设计资料，可以二次开发。



基于51单片机 环境有毒气体浓度数据检测仪 CO一氧化碳报警器



基于51/52系列单片机，LCD1602液晶显示屏上面可以实时的显示当***氧化碳浓度传感器所采集的CO数据，并且实时的显示当前所设定的CO（一氧化碳）阀值数据，当传感器所采集的温度数据大于设定的阀值的时候，便会启动声光报警，达到有毒气体浓度数据监测报警设计，可以定制相关设计，需要定制设计，请联系客服。



亮点：



1.传感器均使用我们产品之类的设计所用的CO（一氧化碳）传感器



2.摆脱其它店铺所使用没有难度并且数据显示不直观的数码管作为显示方式，我们使用的是LCD1602液晶显示屏作为显示。



3.使用处理速度较快的模数转换芯片ADC0832。



将应用在我们产品以及生活中的有毒一氧化碳（CO）检测报警器，搬到我们所设计的电路板上面，实时数据的直观显示。



基于51单片机的温湿度控制器



单片机电路+时钟晶振电路+复位电路（上电自复位，手动复位）+DHT11温湿度传感器电路+LCD1602液晶显示电路+按键设定阀值电路+风扇控制电路+水泵控制电路；



①上电之后，系统自动初始化完成；



②温湿度传感器所采集的温度，湿度的数据实时的动态显示在LCD1602液晶显示屏上面以及显示所设定的温度，湿度上下限阀值；



③当所采集的温度，湿度的数值，不在设定的区间内的时候，板子上面的风扇和水泵便会自动启动达到智能自动控制的效果；



④摆脱传统的硬件电路控制设计，不单单的只是采集数据，而是可以智能控制；



基于51单片机无线烟雾火灾报警器



单片机电路+时钟晶振电路+复位电路（上电自复位，手动复位）+ADC0832模数转换芯片电路+蜂鸣器LED灯报警电路+MQ-2烟雾气体采集传感器电路+串口蓝牙通信电路+总电源供电电路；



①上电之后，等待一段时间，整个的蓝牙无线烟雾报警系统会自动初始化完成；



②初始化完成之后，手机端安装好我们所给的手机APP，然后在APP的界面上面会实时的显示出当前传感器所采集的烟雾气体浓度的数据；



③当所采集的数值在所设定的阀值之下的时候，板子上面的绿色指示灯便会亮起以及手机端App文字提示正常，当超过所设定的阀值的时候，板子上面的红色指示灯和蜂鸣器便会报警，以及APP便会提示报警；



④实时的数据采集，以及数据采集之后的分析报警，智能物联网烟雾火灾气体浓度数据检测电子设计。



51单片机智能浇花系统自动土壤湿度检测控制





1.STC89C51/C52+LCD1602液晶显示+AD0832转换芯片+FC-28土壤湿度传感器+DC5V水泵+按键等设计；



2.本设计实物单片机系统均带了单片机复位电路（手动复位电路），单片机晶振时钟电路，电源供电电路；



3.采集的土壤湿度通过LCD1602液晶实时的显示出来，以及显示用户所自己通过按键设定的土壤湿度的报警值，LCD1602液晶显示清楚；



4.当传感器所采集的数值低于所设定的***阀值，继电器控制水泵启动，当湿度大于设定的阀值，水泵自动停止浇水；



5. 您可以自由的切换手动与自动的模式，手动模式下可以按键自由控制水泵的打开与关闭。



基于STM32单片机无线蓝牙温湿度测量报警器





STM32F103C8T6单片机电路+时钟晶振电路+复位电路（上电自复位，手动复位）+LCD1602液晶显示屏电路+DHT11温湿度传感器检测电路+蜂鸣器报警电路+按键阀值设定电路+总电源供电电路；



功能说明:



①上电完成之后，温湿度传感器会自动初始化完成，并且将检测得到的温度，湿度的数据显示在LCD1602液晶显示屏上面；



②DHT11是一款有已校准数字信号输出的温湿度传感器。 其精度湿度+-5%RH， 温度+-2℃，量程湿度20-90%RH， 温度0~50℃；



③确保稳定，建议使用手机充电器供电，默认均是免费送USB电源线，到时候接到5V的手机充电器上面即可；





④手机端通过蓝牙通信的方式连接硬件端的通信，手机端可以实时动态查看温度数据，湿度数据和液晶显示屏同步；



⑤液晶LCD1602显示屏T显示的数值代表温度，H显示的数值代表湿度，Th代表设定的温度上限阀值，Hh代表湿度设定的上限阀值，板子上面的按键可以自由设定阀值；



⑥当采集的温度，湿度的数据超过所设定的阀值，板子上面的蜂鸣器便会鸣响报警；



基于51单片机超声波测距测液位测量仪 水位液面监测测量





单片机电路+时钟晶振电路+复位电路（上电自复位，手动复位）+LCD1602液晶显示电路+超声波测距模块电路+按键阀值设定电路+蜂鸣器和LED灯的声光报警电路+电源供电电路；



①上电之后，超声波测距系统自动初始化完成；



②LCD1602液晶显示大屏实时的显示当前的传感器所采集的液位数据数据以及显示所设定的***小液位阀值的数据，当水位高于设定的阀值，整个系统便会蜂鸣器触发报警；



③测量距离范围是2cm—450cm的区间，精度高达0.3cm；



④测量感应角度应小于15度，操作时候建议直接平行测量，直接放置在测量容器的杯口中（具体的查看我们的详细的操作视频，联系客服）；







⑤正常的供电电压DC5V即可，普通的手机充电器，电脑的USB输出口以及常规的充电宝均可直接使用；



基于51单片机 温湿度光照数据监测 DHT11 BH1750FVI





①DHT11温湿度传感器+BH1750FVI光照数据采集传感器+51或者52系列单片机+LCD1602液晶显示屏+蜂鸣器声光报警电路；



②传感器探头自动检测当***定范围内的温度，湿度，光照的数据，并且在LCD1602液晶显示屏上面实时的显示出来；



③根据蔬菜温湿度，光照度的采集，设定报警的阀值，当不在正确的阀值内的时候，板子上面对应的LED灯和蜂鸣器便会报警提示；



④智能大棚相关温度，湿度，光照监测，数值实时的动态显示；



如有需求请提前联系客服咨询或致电15822415460，直接拍下付款只发基本功能并且不接受退换货，敬请谅解。
